1.直流屏的供電方法

1.1一組分路輸出、二組分路輸出分別共給同一臺光傳輸通訊設備及交換通訊設備，確保了通訊設備兩路直流電源獨立供電方法。

1.2一組分路輸出供應同一線路(維護一)光電轉化設備，二組分路輸出供應同一線路(維護二)光電轉化設備，確保了兩套維護設備分別由兩組電源供電。

2直流屏存在的問題

上述供電方法滿意了通訊設備可靠供電要求。但是因?yàn)殡娏ο到y(tǒng)通訊的特殊性，變電站的通訊機房裝有許多維護通道用的光電轉化設備，采取上述供電方法當有電源設備檢修﹑蓄電池組充放電，電源設備毛病時，勢必造成同一線路的兩套維護有一套停用。

3.改進方法

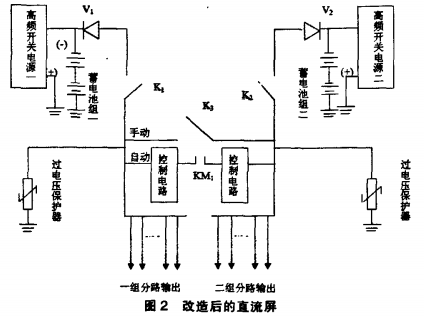

3.1原理圖

針對上述問題我們在直流配電屏進步行了如下改造:

改進后的直流屏添加刀閘K1、K2、K3，兩個阻隔二極管V1、V2，直流接觸器KM，及操控回路。這樣能更好地操控電源的輸人切換，便于保護。

3.2直流屏作業原理

當一組電源輸入直流電壓低于46V時，檢測板檢測到信號后(一組電源、二組電源差值，町調，設定為7V。)接通直流接觸器KM，其接點將一組電源、二組電源母線端并聯。因?yàn)橐?/span>-組電源直流電位升高，其阻隔二極管V1作業在反向電壓被阻塞，一組電源的分路輸出經過KM經其阻隔二極管V2由二組電源供電，其一組電源電流表電流為零而二組電源的電流表電流為兩路電流之和。

當二組電源輸入直流電壓低于46V時，作業原理同上。由一組電源供電。

改進后的直流屏兩套輸入電源在物理上完全阻隔，能夠選用單電源供電方法，雙電源獨立供電方法，雙電源主備用供電手動操控方法以及雙電源主備用供電主動操控方法。

3.3改進后技能性能

1)額外電壓:48V 輸人二路200A，一主一備。有人工或主動并機。

2)額外輸出容量:200A

輸出分路:主用斷路器分路10A20路。

備用斷路器分路10A 20路。

3)每個輸出分路斷路器跳閘將宣布聲光告警。

4)當每一路輸入電壓低于46V時主動并機供電，使該路母線不停電。

5)主備用輸入接有防雷模塊。

6)二極管V1、V2作業電流400A，反向耐壓400V。

7)直流接觸器KM，作業電流200A。

在下列條件下可接連運用

1)海拔不超越1000m。

2)周圍介質溫度為5~40℃，相對濕度不超越80%。

3)無屬蝕性，爆炸性和損壞絕緣的氣體及導電塵埃的當?shù)亍?/span>

4)沒有震動和顛簸，且垂直歪斜不超越5%。

3.4改進后直流屏的長處

1)兩路電源之間肯定獨立作業。

2)兩路電源之間能夠手動、主動切換，有利于通訊人員進行保護。

3)在運行狀態下，能夠保證一主-備，滿足無人值勤站要求。

4)因?yàn)檫x用二極管阻隔措施，一組電源毛病在電氣上不影響另一組電源作業。
