1 充電通道安全性分析
在并聯保護器中的直流屏與蓄電池組之間接入IGBT(insulated gate bipolar transistor),通過PWM電路控制充電電壓和充電電流大小,對充電電流進行限制。兩組蓄電池通過并聯保護器并聯連接時,其充電通道并聯等效電路如圖3所示。
當端電壓較低的蓄電池組充電電流較大時,控制系統會智能調節PWM1或PWM2的脈沖頻率,降低對蓄電池組的電流輸入,阻止充電電流進一步增大,避免大電流充電對蓄電池造成損傷。

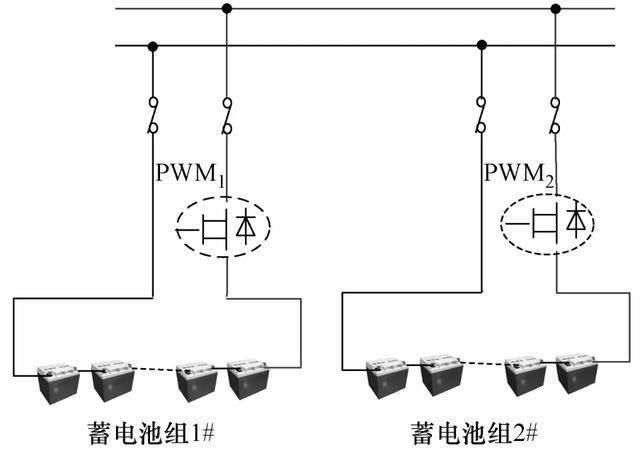

圖3 充電通道并聯等效電路圖
在進行充電限制之后,不論在何種條件下進行長時間并聯,均不會出現電池組大電流充電的情況。
2 放電通道安全性剖析
在外部交流供電異常時,蓄電池組由連接在直流屏正極與蓄電池組正極之間的大功率二極管VD1/VD2無縫對負載進行供電。放電通道并聯等效電路如圖4所示。在電池組并聯時,即便兩組電池存在電壓差,高電壓蓄電池組與低電壓蓄電池組之間也不導通,不存在充電回路,故避免了環流現象的產生。
3 保護進程安全性剖析
根據上述直流屏體系并聯技能,在變電站進行蓄電池保護進程中,可在直接進行母聯合閘后,將待保護直流屏體系中并聯保護器的充電回路斷開,使蓄電池在線進行放電。放電完成后再將電池組主動轉入充電狀況,由并聯保護器控制體系對充電電壓和充電電流進行有效的調節。
例如:對測試蓄電池組進行0.1C的恒流充電,在蓄電池組充電達80%后再轉為恒壓充電,最終進入涓流充電狀況,避免了大電流充電對蓄電池組的損傷;電池充滿電后直接斷開母聯,康復正常連接。本文介紹的并聯技能保證了蓄電池組在保護進程中直流屏體系的供電安全性,簡化了蓄電池組放電保護作業流程。

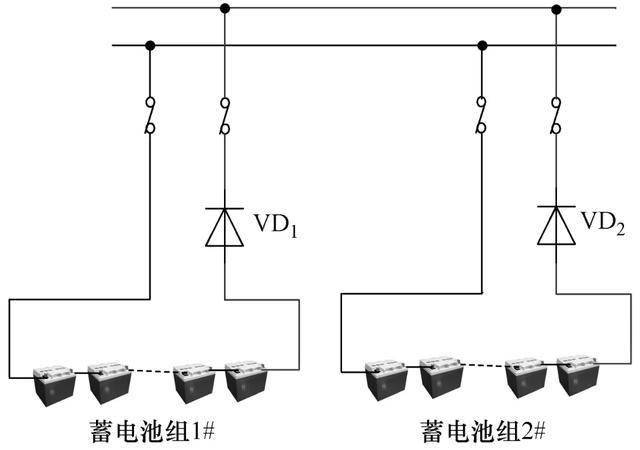

圖4 放電通道并聯等效電路圖
